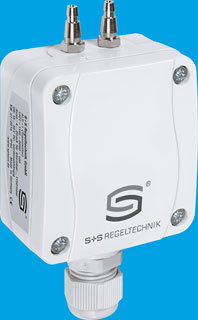

PREMASGARD 1112 Преобразователь давления измерительный и преобразователь давления измерительный дифференциальный

Активный выход 4…20 мА, IP65
0.00
1301-1112-0060-000
Предзаказ
+

PREMASGARD 1112 Преобразователь давления измерительный и преобразователь давления измерительный дифференциальный (+1,5%), вкл. комплект соединительных деталей, компактное исполнение, настраиваемый, калибруемый, с переключением между несколькими диапазонами.

PREMASGARD 1110 дифференциальный преобразователь давления c аналоговым выходом, выдающим сигнал 0-10 В или 4...20 мА, активно применяют в системах ОВК, окрасочных камерах, особо чистых помещениях. Для наглядного мониторинга давления датчики опционально оснащаются ЖК-дисплеем.
Устройства серии PREMASGARD 1110 рассчитаны на три диапазона измерения: -1000 ... +1000 Па, -5000 ... +5000 Па или -10000 ... +10000 Па. Под крышкой, посредством джампера, предусмотрена возможность выбора градации диапазона измерения, режима диапазона измерения (одно- или двунаправленный), характеристики выхода (линейный или с блоком извлечения корня) и фильтрации измеряемого сигнала (длинный 10 сек или короткий 1 сек). Погрешность измерения ±3 % значения для верхнего предела давления.
Корпус (монтажная коробка) датчика выполнен из пластика, крышка оснащена винтами, степень защиты IP65. Датчик подключается в системе с помощью штуцеров на корпусе. В комплекте поставки датчика давления PREMASGARD 1110 содержатся необходимые соединительные детали ASD-06.

Напряжение питания:Для модификации U 0-10 В: 24 B перем. тока (±20 %) и 15-36 В пост. тока (±10 %);
Для варианта I 4...20 мА: 15-36 В пост. тока (±10 %), стабилизированное, пульсирующая составляющая макс. 0,5 В (зависит от нагрузки)
Потребляемая мощность:<1,1 ВА / 24 В пост. тока; <2,2 ВА/24 В перем. тока
Диапазон измерения:переключение между 8 диапазонами
Выходной сигнал:0-10 B или 4...20 мА
Эл. подключение:0…+50 °C
Подвод давления:4/6x11 мм (шланги =4/6 мм), металлические соединительные штуцеры
Тип давления:дифференциальное
Среда:чистый воздух, неагрессивные негорючие газы
Погрешность:± 3% значения для верхнего предела (при 20 °C)
Смещение нуля:± 10% диапазона измерения
Избыточное/ недостаточное давление:макс. 5 диапазонов измерения
Долговременная стабильность:± 1% в год
Фильтрация сигнала:переключаемая 1 c/10 c
Гистерезис:0,3 % значения для верхнего предела
Детали, соприкасающиеся со средой:MS, Ni, Nylon, PU, Si
Температурный дрейф:± 0,1%/°C верхнего предельного значения
Потребляемый ток:<20 мА
Линейность:< ± 1% верхнего предельного значения
Корпус:пластик, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый аналогичен RAL 9010, крышка дисплея прозрачная
Размеры корпуса:72x64x37,8 мм (Tyr1 без дисплея); 72x64x43,3 мм (Tyr1 с дисплеем)
Присоединение кабеля:M16x1,5 с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм
Эл. подключение:0,14-1,5 мм2, по винтовым зажимам
Относительная влажность воздуха:< 95%, без конденсата
Степень защиты:IP65 (согласно EN 60 529)
Комплектация:однострочный дисплей с подсветкой 36x15 мм, для индикации фактического давления
ПРИНАДЛЕЖНОСТИ:вкл. комплект соединительных деталей ASD-06 прямой ниппель. опционально: соединительный ниппель ASD–07 угол 90°, выпускной клапан давления DAL-1 для потолочного или настенного монтажа
Диапазон давления - верхняя граница:
0...8000 Па
Диапазон давления - нижняя граница:
-8000...+8000 Па
Наличие встроенного дисплея:
Погрешность измерения:
± 1,5%
Рабочая среда:
чистый воздух, неагрессивные негорючие газы
Тип выхода:
Активный выход 4…20 мА
Габаритные размеры (Ш х В х Г), мм:
72 x 64 x 37.8 mm
Диапазон рабочих температур:
-10...+50 (°С)
Диапазон температур хранения (°С):
Допустимая влажность воздуха (%):
95
Материал корпуса:
из пластика, полиамид
Цвет корпуса:
белый
Степень защиты корпуса устройства (IP):
IP65
