PREMASGARD 1142 Преобразователь давления измерительный и преобразователь давления измерительный дифференциальный (+1,5% или 3%), вкл. комплект соединительных деталей, настраиваемый, калибруемый, с переключением между несколькими диапазонами и активным выходом
PREMASGARD 1142 дифференциальный измерительный преобразователь давления с аналоговым выходом, выдающим цифровой сигнал 0-10 В или 4...20 мА.
Устройства серии PREMASGARD 1140 выпускаются в трёх модификациях, рассчитанных на диапазон измерения давления: -100 ... +100 Па, -1000 ... +1000 Па или -5000 ... + 5000 Па. Под крышкой, посредством джампера, предусмотрена возможность выбора нужной градации диапазона измерения давления, режима диапазона измерения (одно- или двунаправленный), выходного демпфирования (длинное 10 сек. или короткое 1 сек) и коррекции нуля (авто-ноль или потенциометр).

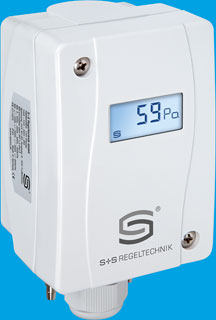

Для наглядного мониторинга давления к заказу доступны датчики с ЖК-дисплеем. Погрешность измерения не превышает ±1,5 % для датчика с дисплеем (кроме ±100/50 Па) или ±3 % для датчика без дисплея.
Корпус выполнен из пластика, крышка крепится на винты, степень защиты IP65. К штуцерам на корпусе монтируются детали ASD-06 - таким образом датчик подводится к системе.
| Напряжение питания: | для варианта U 0-10 В: 24 B перем. тока (± 20%) и 15-36 В пост. тока (± 10%); для варианта I 4...20 мА: 15 ... 36 В пост. тока (± 10%) |
| Потребляемая мощность: | <1,1 ВА / 24 В пост. тока; <2,2 ВА / 24 В перем. тока |
| Диапазон измерения: | переключение между 8 диапазонами |
| Выходной сигнал: | 0-10 B или 4...20 мА |
| Эл. подключение: | 0…+ 50 °C |
| Подвод давления: | 4?6x11 мм (шланги ?=4?6 мм), металлические штуцеры |
| Тип давления: | дифференциальное |
| Среда: | чистый воздух, неагрессивные негорючие газы |
| Погрешность: | ± 1,5% значения для верхнего предела (при 20 °C) с дисплеем (не ± 100 /50 Па); ± 3,0% значения для верхнего предела (при 20 °C) без дисплея (опционально ± 1,5 % значения для верхнего предела) |
| Сумма нелинейности и гистерезиса: | < ± 1% значения для верхнего предела с дисплеем < ± 2% значения для верхнего предела без дисплея, стандартное исполнение (опционально ± 1% значения для верхнего предела) |
| Смещение нуля: | < ± 0,7% значения для верхнего предела с дисплеем < ± 1,5% значения для верхнего предела без дисплея Избыточное / недостаточное |
| Температурный дрейф: | ± 0,1%/°C с дисплеем; ± 0,3%?°C без дисплея |
| Избыточное / недостаточное давление: | макс. ± 200 гПа |
| Фильтрация сигнала: | переключаемая, 1 c/10 c |
| Корпус: | ударопрочный пластик, полиамид, 30% усиление стеклянными шариками, цвет чистый белый аналогичен RAL 9010 |
| Размеры: | 108x72,5x70 мм (Thor II) |
| Эл. подключение: | 0,14-1,5 мм, через съемную винтовую клемму |
| Присоединение кабеля: | M16, с разгрузкой натяжения |
| Относительная влажность воздуха: | < 95%, без конденсата |
| Степень защиты: | IP65 (согласно EN 60 529) |
| ПРИНАДЛЕЖНОСТИ: | вкл. комплект соединительных деталей ASD-06 прямой нипель, опционально соединительные ниппели ASD–07 угол 90°, клапан выпуска DAL-1 для потолочного или настенного монтажа |
