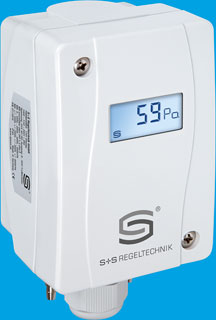

PREMASREG 1141 дифференциальный измерительный преобразователь давления с аналоговым выходом, выдающим цифровой сигнал 0-10 В и дополнительны переключающим выходом (реле).
Устройства серии PREMASREG 1141 выпускаются в четырёх модификациях, рассчитанных на диапазон измерения давления: 0 ... +1000 Па, 0 ... +5000 Па, -1000 ... +1000 Па или -5000 ... + 5000 Па. Под крышкой, посредством джампера, предусмотрена возможность выбора нужной градации диапазона измерения давления, режима диапазона измерения (одно- или двунаправленный), выходного демпфирования (длинное 10 сек. или короткое 1 сек) и коррекции нуля (авто-ноль или потенциометр).
Для наглядного мониторинга состояния давления датчики оснащаются ЖК-дисплеем. Погрешность измерения не превышает ±1,5 %. Корпус выполнен из пластика, крышка крепится на винты, степень защиты IP65. К штуцерам на корпусе монтируются детали ASD-06 - таким образом датчик подводится к системе.
| Напряжение питания: | 24 B перем. тока (± 20 %) |
| Потребляемая мощность: | <1 ВА ? 24 В пост. тока; <2,2 ВА ? 24 В перем. тока |
| Диапазон измерения: | переключение между 8 диапазонами |
| Выходной сигнал: | 0-10 B, 1 переключающий (24 В?1 А) |
| Эл. подключение: | по трехпроводной схеме (U) |
| Температура среды: | 0…+50 °C |
| Подвод давления: | 4?6x11 мм (шланги ? = 4 ? 6 мм), металлические штуцеры |
| Тип давления: | дифференциальное |
| Среда: | чистый воздух, неагрессивные негорючие газы |
| Погрешность: | ± 1,5% значения для верхнего предела (при 20 °C) |
| Сумма нелинейности и гистерезиса: | < ± 1% значения для верхнего предела |
| Смещение нуля: | < ± 0,7% значения для верхнего предела |
| Избыточное ? недостаточное давление: | макс. ± 200 гПа |
| Величина шага настройки delta p: | 1% диапазона давления (100 Па => 1 Па; 5000 Па => 50 Па) |
| Фильтрация сигнала: | переключаемая, 1 c ?10 c |
| Гистерезис: | ± 1% диапазона давления (100 Па => ± 1 Па; 5000 Па => ± 50 Па) |
| Корпус: | ударопрочный пластик, полиамид, 30% усиление стеклянными шариками, цвет чистый белый аналогичен RAL 9010 |
| Размеры корпуса: | 108x70x73,5 мм (Thor II) |
| Присоединение кабеля: | M16 с разгрузкой натяжения |
| Эл. подключение: | 0,14-1,5 мм?, через съемную винтовую клемму |
| Относительная влажность воздуха: | < 95%, без конденсата |
| Степень защиты: | IP65 (согласно EN 60 529) |
| Комплектация: | дисплей с подсветкой, двухстрочный, 36x15 мм, для индикации измеренного давления и?или задаваемого давления, либо выхода за пределы диапазона измерения |
| ПРИНАДЛЕЖНОСТИ: | вкл. комплект соединительных деталей ASD-06 (прямой ниппель), дополнительно соединительный ниппель ASD – 07 (угол 90°), клапан DAL-1 для потолочного или настенного монтажа |
