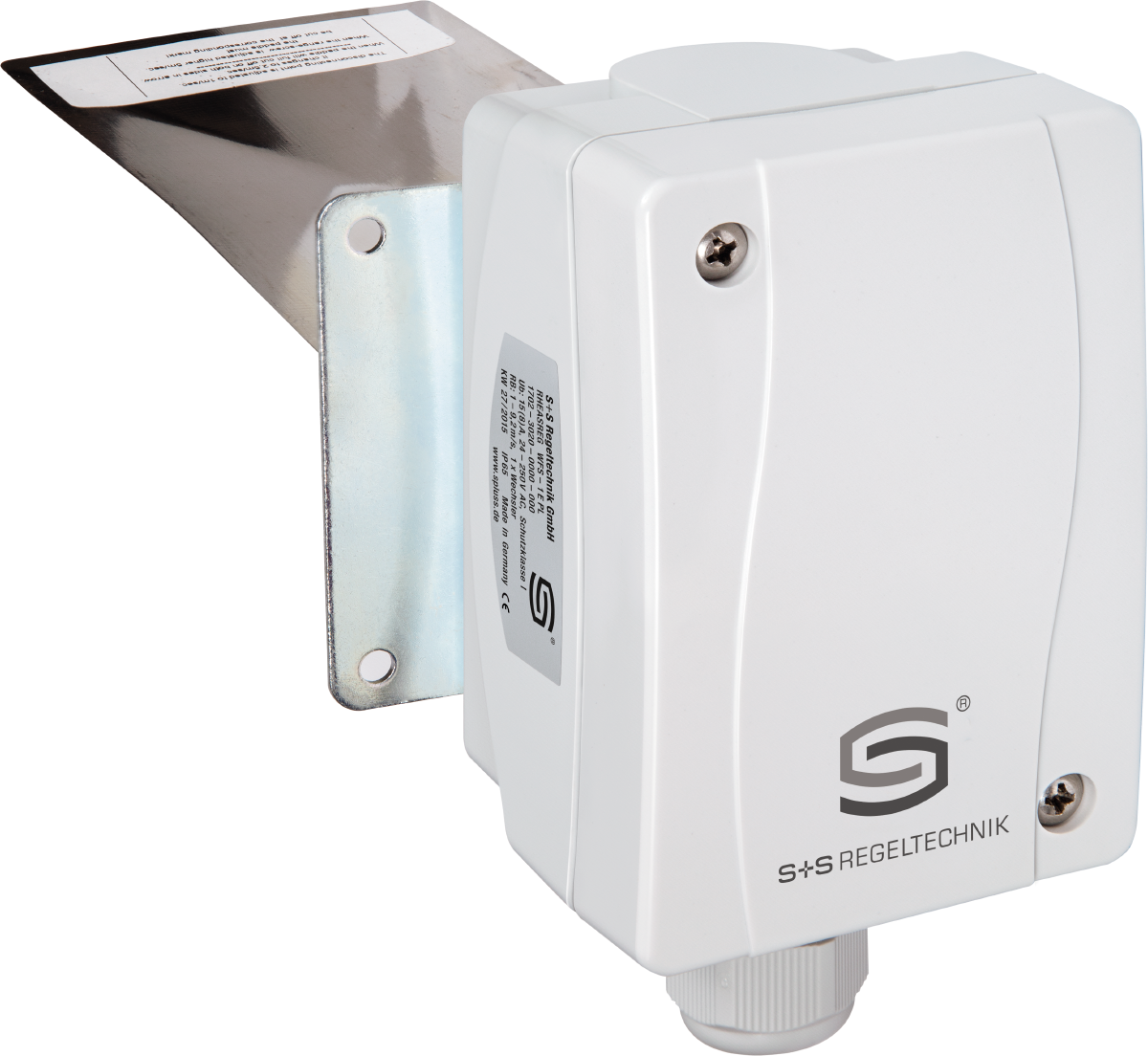

Механическое реле потока воздуха RHEASREG® WFS, реле с заслонкой, датчик потока или реле потока воздуха. Пригодно для контроля потока газообразных, не агрессивных сред в каналах систем вентиляции и кондиционирования воздуха, в устройствах подвода и отвода воздуха вентиляторов или электрических отопительных батарей (в т. ч. при загрязненном воздухе, содержащем масляные пары) или в качестве реле контроля расхода и потока воздуха.
Коммутационная способность (контактная нагрузка)15 (8) A;
24…250 B переменного тока для 24 В перем. тока мин. 150 мА
Разность между температурами включения и выключения≥ 1 м ⁄ c
Контакт защищенный от пыли микропереключатель в качестве однополюсного, (переключающий)
Эл. подключение: 0,14–1,5 мм², по винтовым зажимам
Корпус: пластик, полиамид, 30 % усиление стеклянными шариками,
цвет — транспортный белый (аналогичен RAL 9016)
Основная часть оцинкованная сталь
Направляющий: рычаг латунь
Заслонка: высококачественная сталь, 1.4303, V2A
Температура корпуса: –40...+85 °C
Присоединение кабеля: M 20 x 1,5; с разгрузкой от натяжения
Размеры: 108 x 70 x 73,5 мм (Thor 2)
Класс защиты: I (согласно EN 60 730)
Степень защиты: IP 65 (согласно EN 60 529)
Нормы соответствие: CE-нормам, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость», директива 2014 ⁄ 35 ⁄ EU «Низковольтное оборудование»
ПРИНЦИП РАБОТЫ: Реле контроля расхода: контакты 1 - 3 размыкаются при уменьшении потока до заданного значения.
Одновременно замыкаются контакты 1 - 2, они могут быть использованы как сигнальный контакт. Прибор настроен на заводе на минимальный
порог отключения. Путем вращения винта настройки диапазона вправо пороговое значение может быть увеличено.
Монтаж: вертикальная установка в горизонтальный воздушный канал.
Перед и за заслонкой необходимы участки трубы для «успокоения» потока длиной каждый не менее
пяти диаметров трубопровода.
При скорости воздуха более 5 м ⁄ c заслонку следует обрезать по маркированным меткам.
За счет этого минимальный порог отключения увеличивается до 2,5 м ⁄ c (или минимальный порог включения до 4 м ⁄ c).
