KTM1 - калибруемый канальный измерительный преобразователь температуры THERMASGARD® с аналоговым выходом, присоединительным корпусом из пластика с высокой ударной вязкостью, крышкой корпуса с быстрозаворачиваемыми винтами и с пластиковым присоединительным фланцем, на выбор – с дисплеем (для отображения измеренной температуры) или без дисплея.
На смену канальному датчику KTM1 в 2012 г. производитель выпустил канальный датчик TM65 с аналогичными характеристиками.
Выход: 4...20 мА

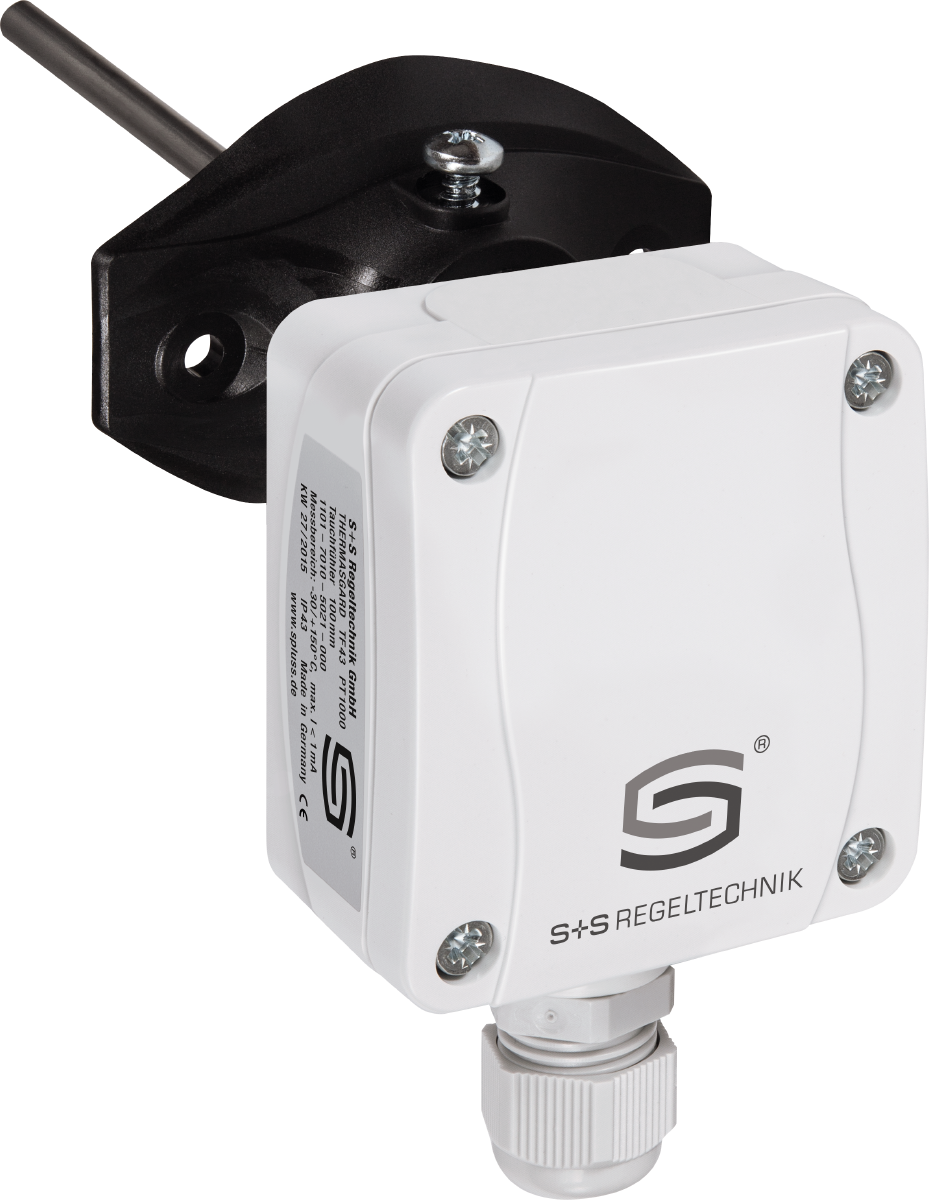

Калибруемый измерительный датчик температуры THERMASGARD® TM 65 с восемью переключаемыми диапазонами измерения, аналоговым линейным выходом, с корпусом из ударопрочного пластика, крышкой корпуса с быстрозаворачиваемыми винтами, прямой защитной трубкой, на выбор с дисплеем или без дисплея. Для определения температуры жидких или газообразных сред. Для агрессивных сред использовать погружные гильзы из высококачественной стали. ТМ 65 используется в трубопроводах, отопительных системах, каналах систем вентиляции и кондиционирования воздуха, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении, приборостроении и производстве промышленного оборудования, а также в промышленности в целом. Измерительные датчики температуры были откалиброваны на заводе. Обслуживающий персонал может выполнить юстировку/точную настройку (можно настроить смещение нуля).
| Напряжение питания | 24 В перем. ⁄ пост. тока (±10 %) |
|---|---|
| Потребляемая мощность |
< 1,0 В·А ⁄ 24 В пост. тока < 2,2 В·А ⁄ 24 В перем. тока |
| Сопротивление нагрузки | RL > 5 кОм |
| Погрешность | ± 0,2 K при +25 °C |
| Выход | 0–10 B |
| Чувствительный элемент |
Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection) |
| Тип подключения | по двух- или трехпроводной схеме |
| Диапазон измерения |
переключение между 8 диапазонами измерения см. таблицу (опционально — другие диапазоны измерения) с ручной коррекцией нуля (±10 K) |
| Температура окружающей среды | измерительный датчик: −30...+70 °C |
| Защитная трубка |
высококачественная сталь, 1.4571, V4A, Ø = 6 мм, установочная длина (EL) = 50–400 мм |
| Эл. подключение |
0,14–1,5 мм², по винтовым зажимам на плате |
| Корпус |
пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1) |
| Присоединение кабеля |
2 шт., M12 x 1,5 (переходник); с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 6 мм |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы |
соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |
