KTM1 - калибруемый канальный измерительный преобразователь температуры THERMASGARD® с аналоговым выходом, присоединительным корпусом из пластика с высокой ударной вязкостью, крышкой корпуса с быстрозаворачиваемыми винтами и с пластиковым присоединительным фланцем, на выбор – с дисплеем (для отображения измеренной температуры) или без дисплея.
На смену канальному датчику KTM1 в 2012 г. производитель выпустил канальный датчик TM65 с аналогичными характеристиками.
Выход: 4...20 мА

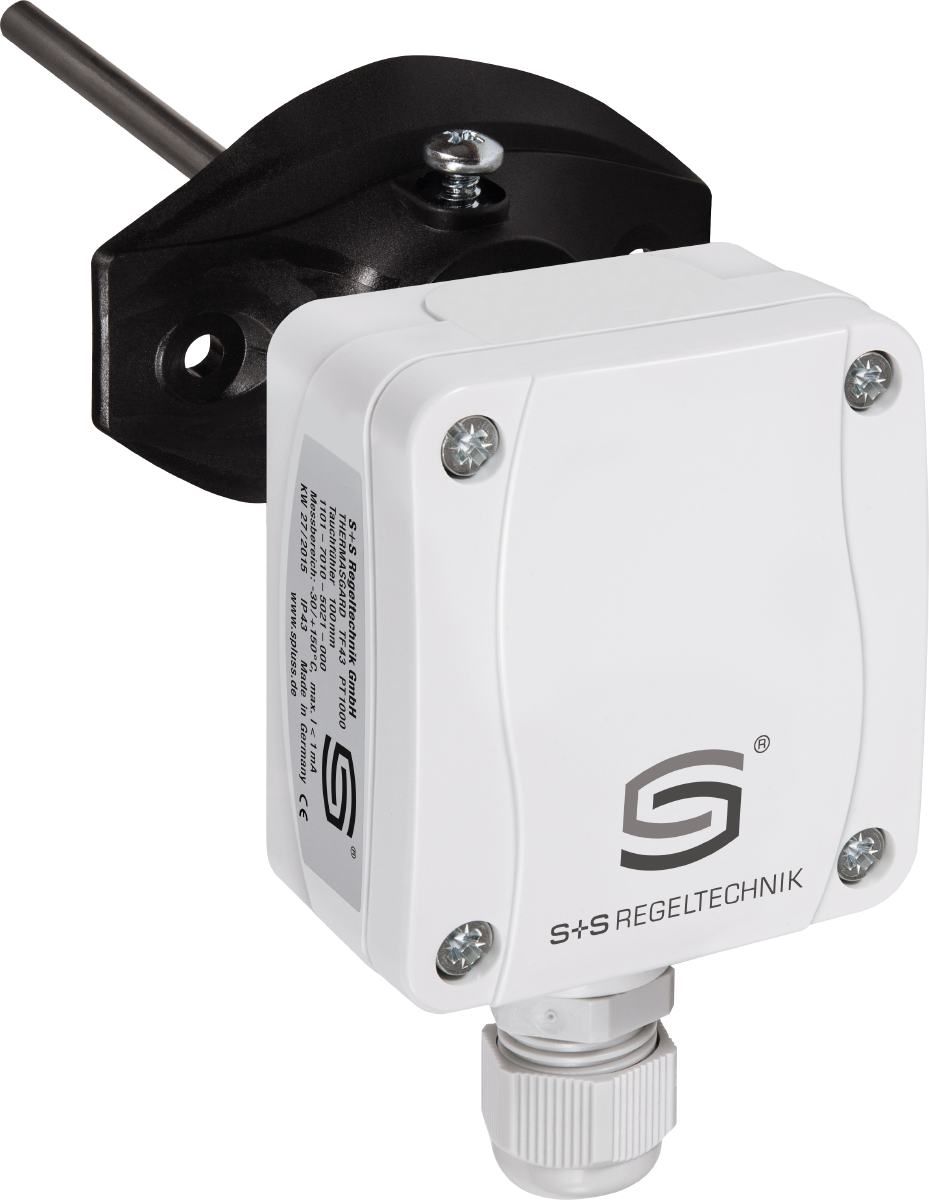

Калибруемый измерительный преобразователь температуры THERMASGARD TM65 с восемью переключаемыми диапазонами измерения, аналоговым линейным выходом, с корпусом из ударопрочного пластика, крышкой корпуса с быстро заворачиваемыми винтами, прямой защитной трубкой, на выбор с дисплеем или без дисплея. Для определения температуры жидких или газообразных сред. Для агрессивных сред использовать погружные гильзы из высококачественной стали. ТМ65 используется в трубопроводах, отопительных системах, каналах систем вентиляции и кондиционирования воздуха, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении, приборостроении и производстве промышленного оборудования, а также в промышленности в целом. Измерительные преобразователи температуры были откалиброваны на заводе. Обслуживающий персонал может выполнить юстировку/точную настройку (можно настроить смещение нуля).
Чувствительный элемент: Pt1000
Выход: 0–10 В или 4...20 мA
| Напряжение питания: | 24 В перем. / пост. тока (±10 %) для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
| Нагрузка: | Ra (Ом) = (Ub - 14 В) / 0,02 А для варианта I |
| Сопротивление нагрузки: | RL > 5 кОм для варианта U |
| Потребляемая мощность: | < 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока |
| Чувствительный элемент: | Pt1000 (согласно DIN EN 60 751, класс B) (Perfect Sensor Protection) |
| Диапазон измерения: | переключение между 8 диапазонами измерения (см. модели), с ручной коррекцией нуля (± 10 K) |
| Погрешность (температура): | обычно ± 0,2 K при +25 °C |
| Выход: | 0-10 В или 4...20 мА |
| Температура окружающей среды: | −30 ...+70 °C (измерительный преобразователь) |
| Тип подключения: | по двух- или трехпроводной схеме |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016), TM65 с быстро заворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), крышка дисплея прозрачная! |
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr 1 / Tyr 01 без дисплея) |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (M16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 610762101 (опционально по запросу) |
| Электрическое подключение: | 0,14–1,5 мм², по винтовым зажимам на плате |
| Защитная трубка: | высококачественная сталь, V4A (1.4571), Ø = 6 мм, установочная длина (EL) = 50–400 мм (см. таблицу) |
| Допустимая относительная влажность воздуха: | <95%, без конденсата |
| Класс защиты: | III (согласно EN 60 730) |
| Степень защиты: | TM65 IP67 (согласно EN 60 529) |
| Опционально: | дисплей с подсветкой, двухстрочный, вырез ок. 36 x 15 мм (Ш x В), для индикации фактической температуры и самодиагностики (выход за верхнюю границу диапазона измерения, выход за нижнюю границу диапазона измерения, обрыв датчика, короткое замыкание датчика) |
