Основные характеристики:
| Диапазон регулирования: | 0 .. +90 °C |
| Переключатель: | беспотенциальный |
| Монтажное положение: | согласно рекомендации производителя |
| Рабочая среда: | вода, масло, воздух и отработанные газы |
| Пыле- и влагозащита: | IP65 |
Смотреть все характеристики
Краткое описание:
Терморегулятор ETR-090 применяется для контроля температуры, её регулирования и ограничения. Установка прибора предполагается в устройства систем вентиляции и кондиционирования воздуха или в тепловырабатывающие установки. Также прибор с успехом применяется в машино- и аппаратостроении.
Технические характеристики
| Коммутационная способность: | 24…250 B переменного тока +10 %, 10 A, cos φ = 1,0 (контактная нагрузка) 24…250 B переменного тока +10 %, 1,5 A, cos φ = 0,6 при 24 B переменного тока мин. 150 мА |
| Диапазон температур: | 0...+90 °C |
| Контакт: | защищенный от пыли блок переключателей в качестве одно- или двухполюсного беспотенциального переключателя (переключающий) |
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый (аналогичен RAL 9010) |
| азмеры корпуса: | 108 x 70 x 73,5 мм |
| Присоединение кабеля: | M20 x 1,5 с разгрузкой натяжения |
| Чувствительный элемент: | крутильный измерительный механизм с жидкостным наполнением, датчик расширения жидкости |
| Монтажное положение: | согласно рекомендации производителя |
| Температура корпуса: | -10...+65 °C, у корпуса |
| Допустимое отклонение: | Tмин ±5 K; Tмакс ±3 K |
| Погружная гильза: | одинарная гильза из никелированной латуни, G ½", SW 22, pмакс= 10 бар, Tмакс= 150 °C одинарная гильза из высококачественной стали 1.4571, V4A, G ½", SW 22, pмакс = 25 бар, Tмакс= 150 °C двойная гильза из высококачественной стали 1.4571, V4A, G ½", SW 22, pмакс = 40 бар, Tмакс= 450 °C |
| Рабочая среда: | вода, масло, воздух и отработанные газы |
| Установочная длина: | 150 мм, 200 мм |
| Монтаж ⁄ подключение: | присоединительная резьба G ½" |
| Электрическое подключение: | 0,14 - 2,5 мм², по винтовым зажимам |
| Степень защиты: | IP65 (согласно IEC 60 529) |
| ПРИНЦИП РАБОТЫ: | TW, TR: контакты 2-3 размыкаются при увеличении температуры до установленного значения STB: контакты 2-1 или 5-4 (двухступенчатое исполнение) размыкаются при увеличении температуры до установленного значения. Повторный запуск возможен только после охлаждения прибл. на 15 K-20 K, путем нажатия кнопки сброса |
- Подробное описание
- Механический погружной терморегулятор ETR-090 применятся для организации регулирования температурных процессов в жидкостных неагрессивных средах. Широко применяется в системах отопления, вентиляции и кондиционирования воздуха. Являясь устройством с одной ступенью срабатывания, рассчитан на регулирование температуры диапазоне от 0 до +90 °C.
- Устройство терморегулятораКорпус терморегуляторов выполнен из пластика высокой ударной вязкости в виде монтажной коробки в уникальном дизайне Thor2, которая состоит из двух частей.
Верхняя часть выполнена в виде крышки с винтами, обеспечивающими плотное прилегание обеих частей корпуса друг к другу, тем самым защищая датчик от попадания внутрь пыли, влаги и других посторонних частиц - степень защиты IP65, класс защиты III. От нижней части отходит шток с чувствительным элементом, в качестве которого выступает измерительный механизм с жидкостным наполнением. Максимальная температура для капилляра +120 °C. - Установочная длина штока с чувствительным элементом зависит от длины гильзы и составляет 150 или 200 мм. Гильза из стали или латуни, с резьбой G1/2".Органы управления и индикации В качестве органа управления выступает крутильный механизм с нанесённой температурной шкалой. В зависимости от модификации прибора, механизм может располагаться НА или ПОД крышкой корпуса.

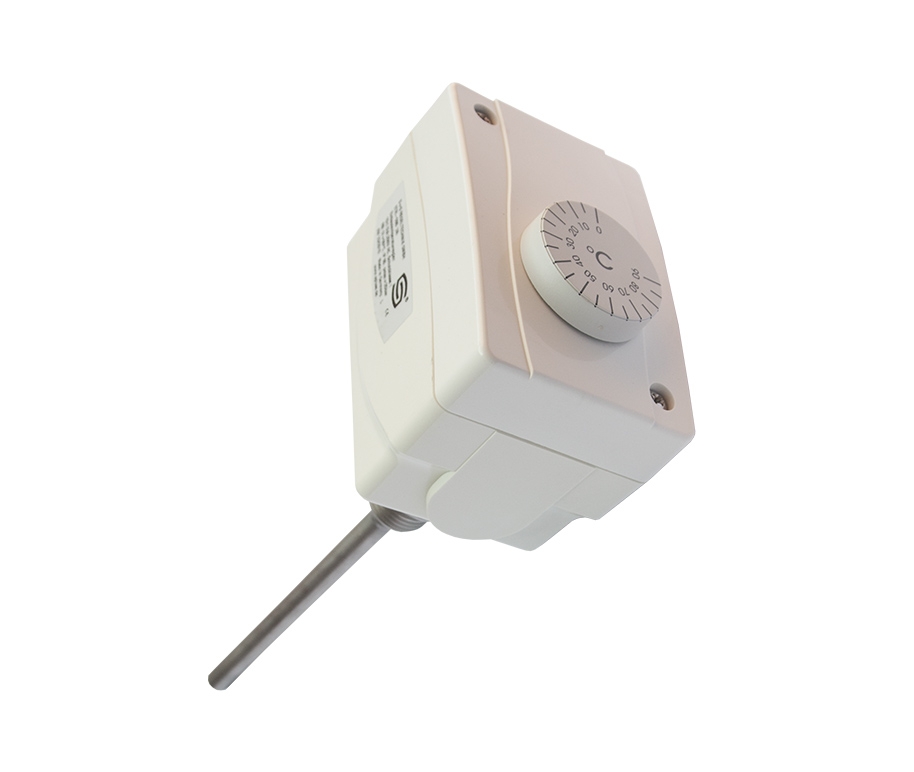

TR - терморегулятор (органы управления снаружи)
Монтаж и условия подключенияУстановка прибора должна проходить в обесточенном состоянии, а подключение должно осуществляться к безопасно малому напряжению. При установке обязательно учитывайте скорость набегающего потока жидкости. С диаграммой максимальной скорости набегающего потока можно ознакомиться в Руководстве по монтажу ETR.
Наличие встроенного дисплея:
Погрешность измерения:
Tмин ±5 K; Tмакс ±3 K
Рабочая среда:
вода, масло, воздух и отработанные газы
Диапазон измеряемых температур (°С):
0...+60 °C
Длина кабеля:
150
Габаритные размеры (Ш х В х Г), мм:
108 x 70 x 73,5 мм
Диапазон рабочих температур:
-10...+65 (°С)
Материал корпуса:
из пластика, полиамид
Цвет корпуса:
белый
Степень защиты корпуса устройства (IP):
IP65
