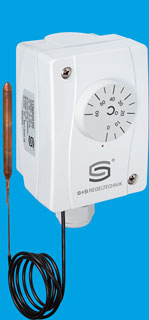

Одноступенчатый механический термостат TR-1-F с дистанционным датчиком и релейным выходом применяется для контроля и регулирования температуры. Коммутационная способность релейного выхода (контактная нагрузка) 16 (1,5) А, 24..250 В переменного тока. Капилляр термостата выполнен из медной трубки длиной 1,5 м в защитной оболочке из ПВХ. Диапазон регулируемых температур -35..+35 °C, корпус из усиленного пластика имеет степень защиты IP65. Для работы устройства не требуется внешнее напряжение.
| Коммутационная способность: | 24… 250 B переменного тока + 10 %, 16 A, cos ? = 1,0 (контактная нагрузка) 24 … 250 B переменного тока + 10 %, 1,5 A, cos ? = 0,6 при 24 B мин. 150 мА |
| Диапазон температур: | TR-1-F: –35…+ 35 °C 3K (± 1K) +60 °C; TR-060-F: 0…+60 °C 3K (±1 K) +75 °C; TR-090-F: 0…+90 °C 3K (± 1K) +120 °C; TR-0120-F: 0…+120 °C 5K (± 1K) +135 °C; TR-50140-F: +50…+140 °C 5K (± 1K) +150 °C |
| Контакт: | защищенный от пыли блок переключателей в качестве однополюсного бесенциального переключателя (два переключающих, настраиваются независимо) |
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый аналогичен RAL 9010 |
| Размеры корпуса: | 108x70x73,5 мм (Thor II) |
| Присоединение кабеля: | M20x1,5 с разгрузкой натяжения |
| Температура корпуса: | –10...+65 °C |
| Исполнение: | крутильный измерительный механизм с жидкостным наполнением |
| Датчик: | медная трубка, длина капилляра 1,5 м с защитным шлангом из ПВХ ? 6,8 мм |
| Допустимое отклонение: | Tмин ±3 K; Tмакс ±3 K |
| Установочная длина: | в погружных гильзах 8 x 0,5 мм, 130 мм или 200 мм |
| Электрическое подключение: | 0,14-2,5 мм2, по винтовым зажимам |
| Степень защиты: | IP65 (согласно EN 60 529) |
| ПРИНЦИП РАБОТЫ: | Нагрев: соединить 2-3; Охлаждение: соединить 2-1 |
Наличие встроенного дисплея:
Погрешность измерения:
3K (±1 K)
Диапазон измеряемых температур (°С):
0...+60
Габаритные размеры (Ш х В х Г), мм:
108 x 70 x 73,5 мм
Диапазон рабочих температур:
–10...+65 (°С)
Степень защиты корпуса устройства (IP):
IP65
