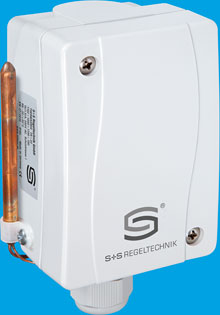

Механический термостат применяется для помещений с высокой отн. влажностью, таких как теплицы, холодильные камеры, тепловырабатывающие установки, в промышленных помещениях и открытых площадках. Термостат TR22 регулирует температуру в неагрессивных воздушных средах в диапазоне -35...+35 °C, имеет один релейный выход с коммутационной способностью (контактная нагрузка) 16 (1,5) А, 24...250 В переменного тока и при 24 В переменного тока мин. 150 мА. Капилляр термостата медный, корпус из усиленного пластика имеет степень защиты IP65. Для работы устройства не требуется внешнее напряжение, может работать как на нагрев, так и на охлаждение. Доступна версия термостата с внешними органами настройки.
| Коммутационная способность: | 24…250 B переменного тока + 10 %, 16 A, cos ? = 1,0 (контактная нагрузка) 24…250 B переменного тока + 10 %, 1,5 A, cos ? = 0,6 при 24 B переменного тока мин. 150 мА |
| Диапазон температур: | –35…+35 °C |
| Контакт: | защищенный от пыли блок переключателей в качестве однополюсного беспотенциального переключателя (переключающий) |
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый аналогичен RAL 9010 |
| Размеры корпуса: | 108x70x73,5 мм (Thor II) |
| Присоединение кабеля: | M20x1,5 с разгрузкой натяжения |
| Температура корпуса: | –35...+65 °C |
| Исполнение: | крутильный измерительный механизм с жидкостным наполнением |
| Капилляр: | медь |
| Допустимое отклонение: | Tмин ±3 K; Tмакс ±3 K |
| Электрическое подключение: | 0,14-2,5 мм2, по винтовым зажимам |
| Степень защиты: | IP65 (согласно EN 60 529) |
| ПРИНЦИП РАБОТЫ: | Нагрев: Установленное (на шкале) заданное значение соответствует порогу отключения обогрева. Порог включения расположен ниже на величину зоны нечувствительности. Контакт 2-3 размыкается при увеличении температуры до установленного значения. Охлаждение: Установленное (на шкале) заданное значение соответствует порогу включения охлаждения. Порог отключения расположен ниже на величину зоны нечувствительности. Контакт 1-2 замыкается при увеличении температуры до установленного значения |
Наличие встроенного дисплея:
Погрешность измерения:
Tмин ±3 K; Tмакс ±3 K
Диапазон измеряемых температур (°С):
-35...+35
Габаритные размеры (Ш х В х Г), мм:
108 x 70 x 73,5 мм
Диапазон рабочих температур:
–35...+65 (°С)
Степень защиты корпуса устройства (IP):
IP65
