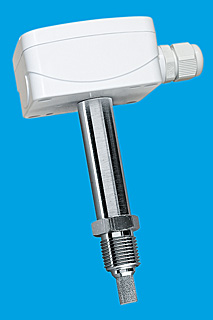

HYGRASGARD ESFTF ввинчиваемый датчик влажности и температуры разработан для систем с повышенным давлением. Датчик оснащен активным выходом, преобразующим измеряемые величины в сигнал 4...20 мА или 0-10 В. Датчик представляет собой монтажную коробку из белого пластика, с крышкой на четырех винтах. Высокая степень защиты IP 65 делает недоступной для посторонней влаги и пыли "начинку" гигрометра. К монтажной коробке прикреплен металлический шток с резьбой G1/2'', на конце штока размещен измерительный элемент с защищенной металлическим фильтром мембранной. Номинальное давление <20 бар. Разрушающее датчик давление >150 бар. Для наглядного мониторинга показателей опционально комплектуется ЖК-дисплеем. Погрешность ±3 % относительной влажности. Диапазон измерения температуры 0...+50 °C. Монтаж - вертикальный, строго чувствительным элементом вниз.
| Напряжение питания: | 24 B перем. / пост. тока для варианта U; 15 ... 36 В пост. тока для варианта I, RL зависит от нагрузки |
| Потребляемая мощность: | <1 ВА/24 В пост. тока для варианта U; <2 ВА/24 В пост. тока для варианта I |
| Чувствительные элементы: | цифровой датчик влажности, с интегрированным датчиком температуры, с малым гистерезисом, высокой долговременной стабильностью: ±1 % в год |
| Защита чувствительного элемента: | сменный металлокерамический фильтр |
| ВЛАЖНОСТЬ: | |
| Диапазон измерения влажности: | 0…100 % относительной влажности |
| Рабочий диапазон влажности: | 10…95 % относительной влажности |
| Погрешность измерения влажности: | ±3 % отн. вл. (40…60 %) при + 20 °C, иначе ±5 % отн. вл. |
| Выходной сигнал влажности: | 0–10 B для варианта U; 4...20 мА для варианта I (трансмиттер, RL <500 Ом) |
| ТЕМПЕРАТУРА: | |
| Диапазон измерения температуры: | 0...+50 °C |
| Рабочий диапазон температур: | 0...+50 °C |
| Погрешность измерения температуры: | ±0,5 K при + 20 °C |
| Выходной сигнал температуры: | 4...20 мА |
| Температура окружающей среды: | при хранении: 25 …+60 °C, при эксплуатации: 5...+55 °C |
| Эл. подключение: | двух или трехпроводное 0,14–1,5 мм, по винтовым зажимам на плате |
| Корпус: | пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовой шлиц), цвет белый аналогичен RAL 9016 |
| Присоединение кабеля: | M16x1,5 с разгрузкой от натяжения,сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Размеры корпуса: | 72x64x37,8 мм (Tyr 1) |
| Защитная трубка: | из металла, никелированная латунь, ? 20 мм |
| Монтаж / подключение: | G дюйма |
| Номинальное давление: | < 20 бар |
| Перегрузка: | макс. пятикратное номинальное давление |
| Разрушающее давление: | 150 бар |
| Степень защиты: | IP65 |
