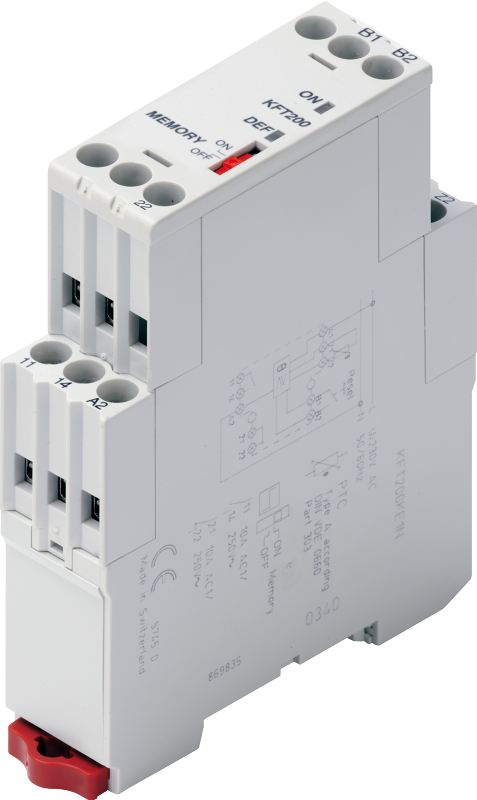

Реле контроля температуры двигателя


77.54
KFT200JE1N
1 шт.
+

Реле контроля температуры 230В 50/60 Гц, до 6 РТС, автоматический/ручной сброс, 2 реле (перекидной контакт)

Не закладывать в новые проекты! Снято с производства.

  • Рабочее напряжение 230 VAC, 0/60 Hz
  • Чувствительность ±15%
  • Рабочий цикл 100%
  • Потребляемая мощность ≤3 VA
  • Минимальное время реакции 100 ms
  • Max. длина питающего кабеля 100 m (емкость кабеля 10 nF на100 m)
  • Max. длина сигнального кабеля 40 m
  • Устойчивость к коротким прерываниям рабочего напряжения ≤200 ms
  • Пробивное напряжение 2.5 kVAC / 50 Hz
  • Контроль функционала - красный светодиод - ошибка, зеленый - питание
  • Выход 2 перекидных контакта на 8 A
  • PTC количество: мониторинг до 6 PTC
  • Короткое замыкание <20 Ω
  • Температура в норме >20 Ω …<3 kΩ
  • Сброс <1.3 kΩ
  • Разрыв нагрузки >3 kΩ
  • Класс защиты: корпус IP40, клеммы IP20
  • Средняя температура эксплуатации –20 °C t до +55 °C
  • Температура хранения: –40 °C to +70 °C

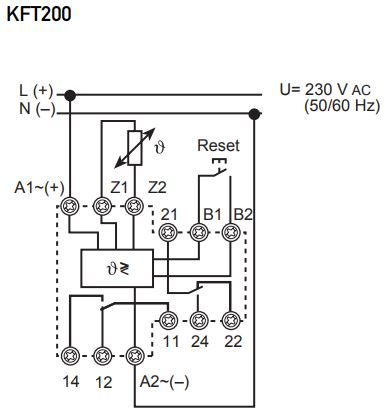

Схема включения:

Страницы из каталога (26-215_ENG14_ChA0500_SwitchCabinetComponents.pdf, 4,718 Kb) [Скачать]

Технические характеристики (31-004_EN_DS_KFT.pdf, 326 Kb) [Скачать]
