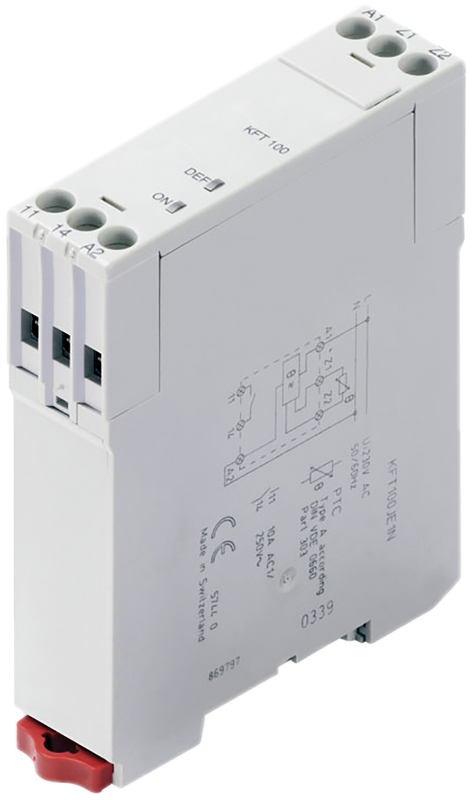

Реле контроля температуры двигателя

54.03
KFT100JE1N
1 шт.
+

Реле контроля температуры 230В 50/60 Гц, до 6 РТС, автоматический сброс, 1 реле (замыкающий контакт)

Не закладывать в новые проекты! Снято с производства.

  • Рабочее напряжение 230 VAC, 0/60 Hz
  • Чувствительность ±15%
  • Рабочий цикл 100%
  • Потребляемая мощность ≤3 VA
  • Минимальное время реакции 100 ms
  • Max. длина питающего кабеля 100 m (емкость кабеля 10 nF на100 m)
  • Max. длина сигнального кабеля 40 m
  • Устойчивость к коротким прерываниям рабочего напряжения ≤200 ms
  • Пробивное напряжение 2.5 kVAC / 50 Hz
  • Контроль функционала - красный светодиод - ошибка, зеленый - питание
  • Выход 1 замыкающий контакт на 8 A
  • Switching capacity U= 440 VAC Ith= 8 A P= 2000 VA 3 A/250 VAC (AC 15), 3 A/440 VAC (A14) or 1 A/24 VDC (DC13) in accordance with IEC60947-5-1
  • PTC type Type A in accordance with DIN VDE D660 part 303
  • PTC quantity Up to 6 PTC monitoring
  • Короткое замыкание <20 Ω
  • Температура в норме >20 Ω …<3 kΩ
  • Сброс <1.3 kΩ
  • Разрыв нагрузки >3 kΩ
  • Класс защиты: корпус IP40, клеммы IP20
  • Средняя температура эксплуатации –20 °C t до +55 °C
  • Температура хранения: –40 °C to +70 °C

Схема включения:
