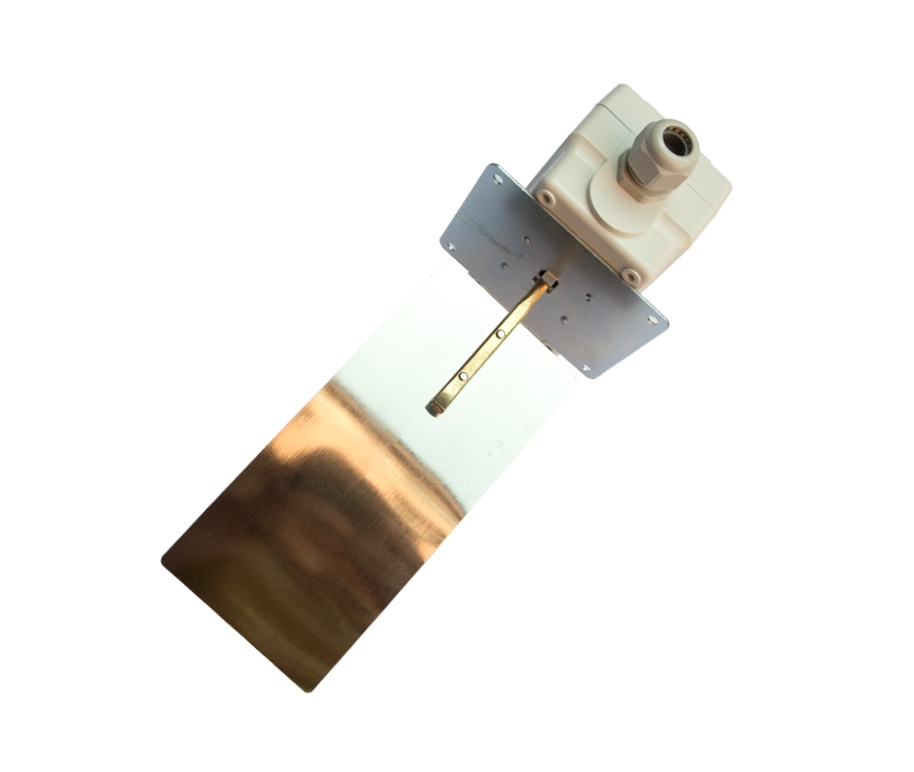

Канальный датчик контроля воздушного потока RHEASGARD KLGF с активным выходом, выдающим сигнал 0-10 В. Корпус реле имеет с высокую степень защиты и оснащен штоком с чувствительным элементом. Реле доступно в двух модификациях различных по напряжению питания: 24 В или 230 В. Рабочая температура среды 0…+80 °C. KLGF можно использовать для управления воздушными потоками в вентканалах. Для удобства монтажа в комплект входит фланец. Опционально доступен LCD-дисплей.
Напряжение питания: | 24 B переменного⁄постоянного тока или 230 B переменного тока +5⁄-13 %, 50…60 Гц |
Выход: | 1 или 2 беспотенциальные релейные (переключающий) 10 A, макс. 2 кВт или 0-10 B (относительный, нелинейный) |
Потребляемый ток: | прибл. 3BA |
Одноступенчатое: | |
Рабочий диапазон: | 0,1…30 м⁄c (настраиваемый) |
Чувствительность: | 0,1…30 м⁄c |
Двухступенчатое (KLSW - 5 ⁄ 6): | |
Рабочий диапазон: | 0,1…15 м⁄c (настраиваемый) |
Чувствительность: | 0,1…5 м⁄c |
Гистерезис переключения: | прибл.1…10 % (настраиваемый) |
Пусковое шунтирование: | прибл.15…120 cек (настраиваемое) |
Задержка выключения: | прибл. 2 … 20 сек (настраиваемая) |
Макс. длина кабеля датчика: | 50 м; избегать прокладки параллельно проводке, подводящей питающее напряжение, либо использовать экранированные кабели |
Температура окружающей среды: | 0…+60 °C прибор, 0…+80 °C среда |
Датчик: | защита от выхода из строя датчика, с температурной компенсацией |
Присоединительная головка: | пластик, полиамид, 30% усиление стеклянными шариками, цвет чистый белый аналогичен RAL 9010 |
Размеры: | 108x72,5x70 мм; 72x64x39,4 мм (только KLGF-1 без дисплея) |
Присоединение кабеля: | M16, с разгрузкой натяжения |
Защитная трубка: | Ø10 мм, NL = 140 мм, из металла |
Монтаж и подключение: | при помощи присоединительного фланца |
Эл. подключение: | 0,14-1,5 мм2, по винтовым зажимам на плате |
Степень защиты: | IP65 |
